DURCHLAUFÖFEN
Durchlauföfen kommen zum Einsatz wenn die Wärmebehandlungszeit relativ gering ist und die zu erwärmenden Teile in einer passenden Frequenz anfallen. Wegen des großen Platzbedarfs bei einem horizontalen Durchlauf werden diese Anlagen auch als Paternosteranlagen konzipiert.

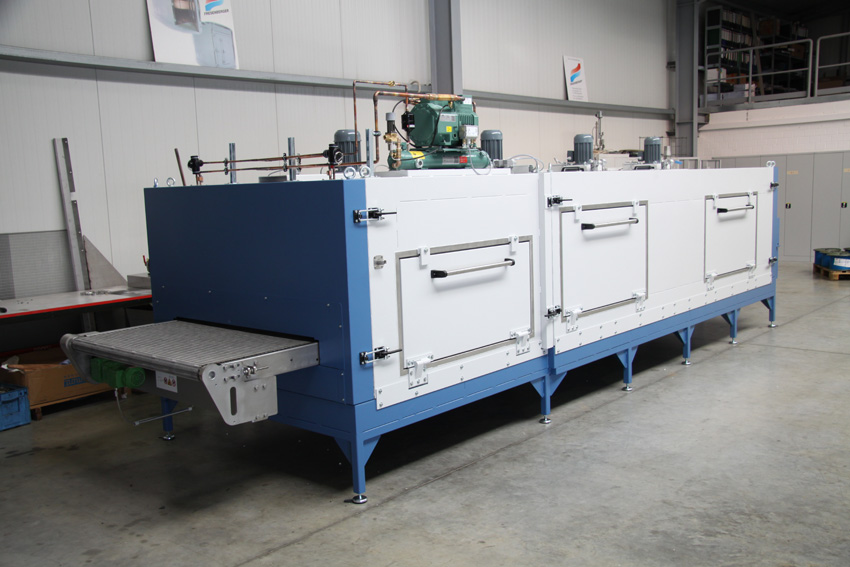

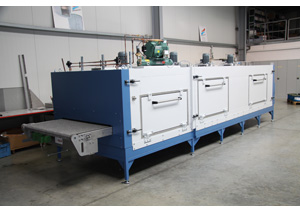

Inline-Durchlauf-Ofenanlage zum Tempern von Synchronringen mit Kühlzone
Abmessungen:
- Höhe: 2200 mm
- Länge: 6900 mm
- Förderbreite: 1300 mm
Länge Heizzone: 4500 mm
Länge Kühlzone: 1500 mm
Transportbandlänge: 13.100 mm
Heizleistung: 28 kW
Temperatur Heizen: bis 200 °C
Kühlleistung: 5 kW
Austritt Kühlzone: + 20 °C
Fördergeschwindigkeit: 120 mm/min +/-

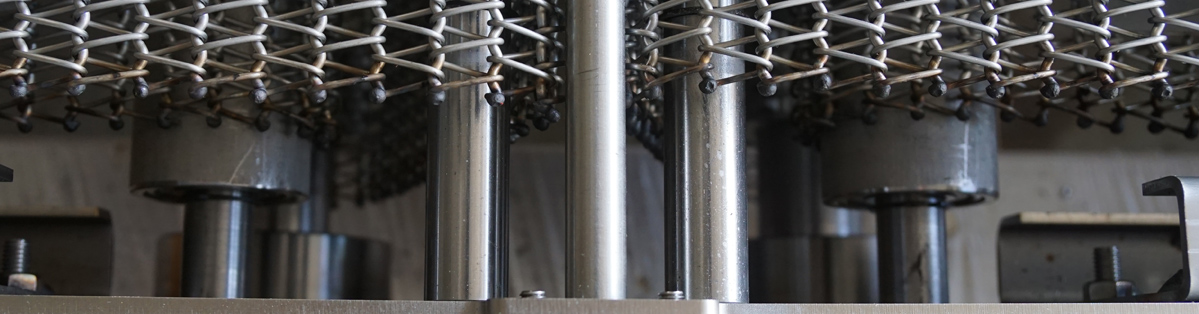

Transportsystem: Ketten-Drahtgurtförderer
Temperaturkonstanz Heizen: +/- 1,5 °C
Temperaturkonstanz Kühlen: +/- 0,5 °C
4-Zonen-Temperaturregelung S 7

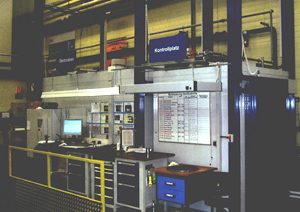

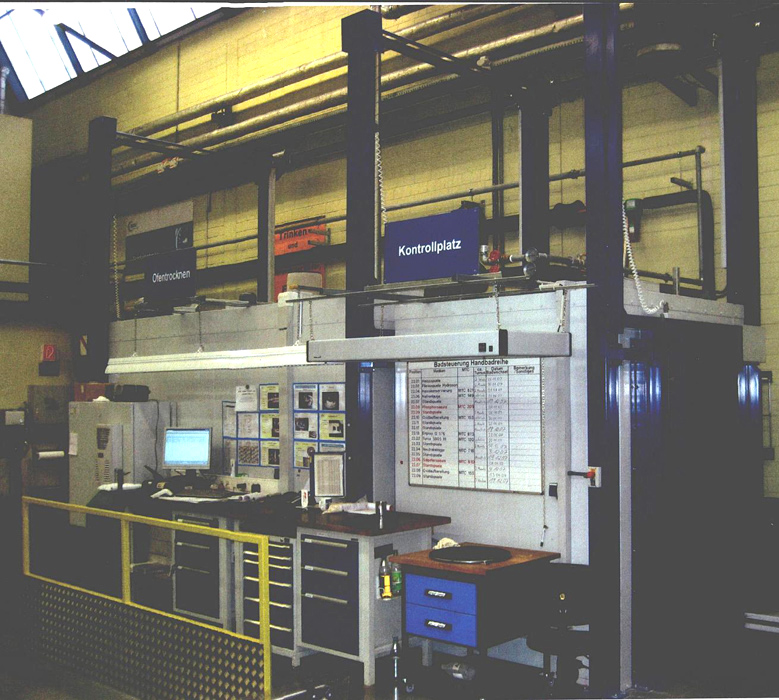

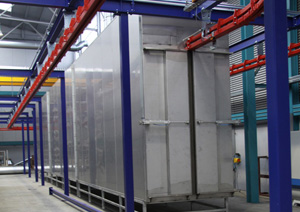

z.B. Durchlauf-Trockenofen in einer Rissprüfanlage
Automobil-Zulieferindustrie
Abmessungen: Länge 18,0 m Breite 2,0 m Höhe 4,20 m
Innenvolumen: 75 m³
Heizleistung: 75 kW
Steuerung: S 7 (6 Zonen)
automatische pneumatische Türen

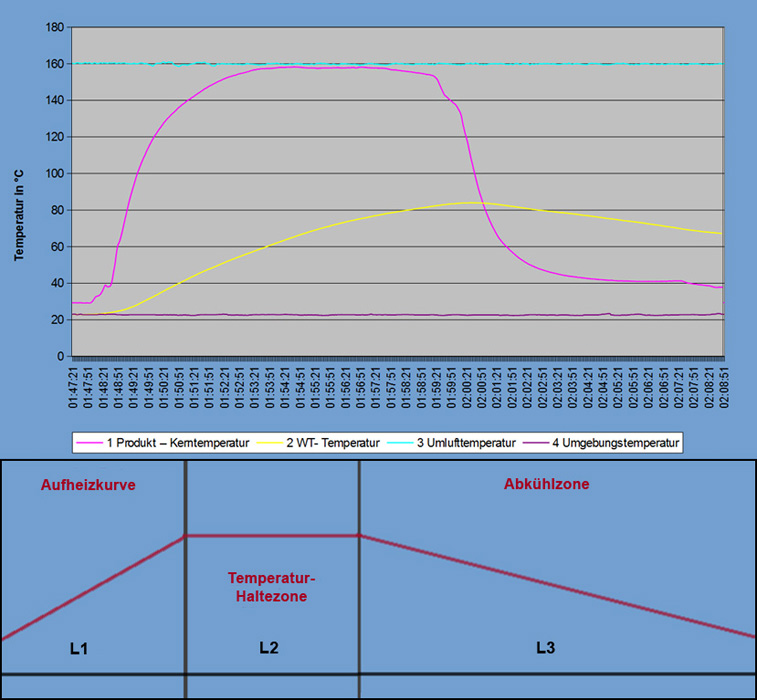

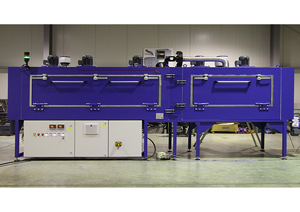

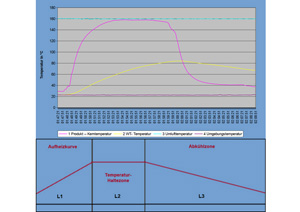

z.B. Durchlauf-Aushärteofen mit Kühlzone
Temperaturbereich: Aufheizzone: RT.....200°C
Haltezone: RT.....200°C
Kühlzone: RT entsprechend Kühllufttemperatur
Produkt-Kerntemperatur: Aufheizzone: bis 150°C
Haltezone: 5 Minuten 150°C Kundenforderung
Kühlzone: kleiner 60°C
Fördersystem: Staurollen-Kettenförderer
Durchsatz: 330g Al/min zuzügl. 2 St. Werkstückträger isoliert (WT)
Abmessungen: Länge 4300 mm Breite 1050 mm Höhe 2100 mm

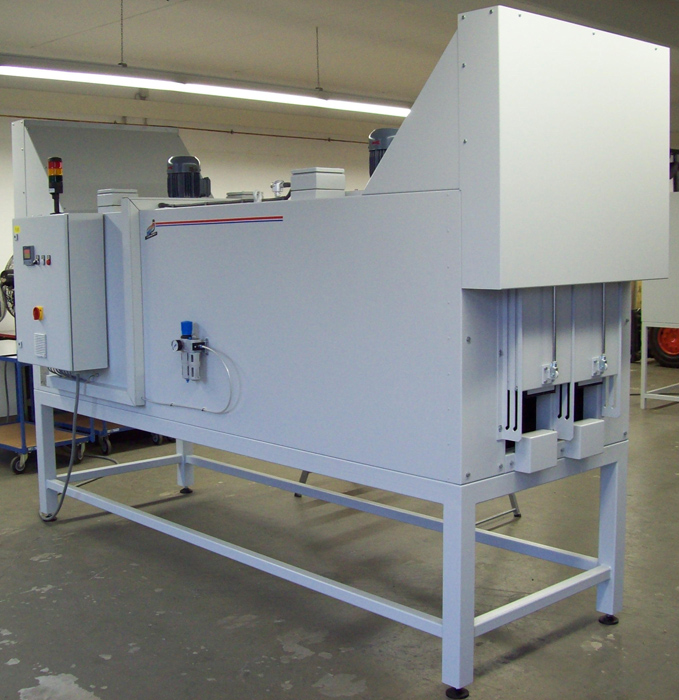

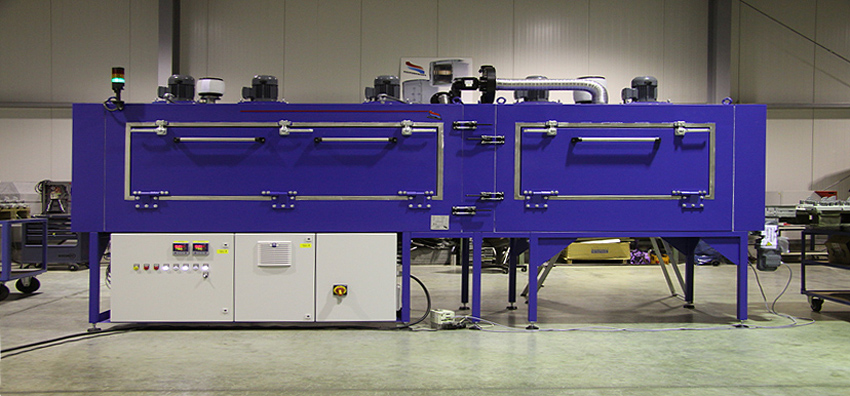

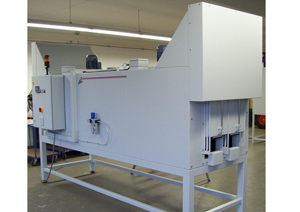

z.B. Doppel-Durchlaufofen für einen KFZ-Zulieferer
Temperaturbereich: +30 °C bis +80 °C
Innenvolumen: 1200 Liter
Heizleistung: 13 KW
Besonderheiten: Anbindung an Produktionssteuerung über Profibus
4 pneumatisch betätigte Hubtüren
für bauseitiges Transportsystem

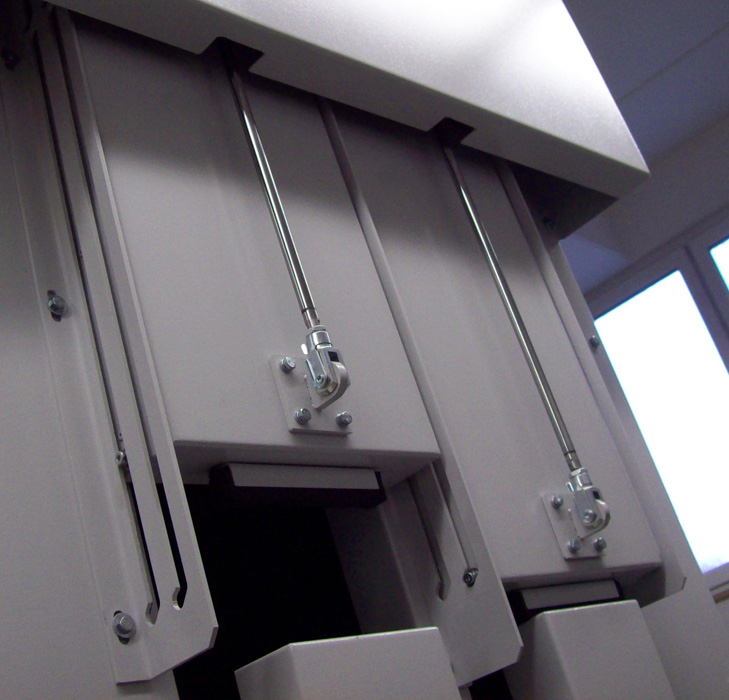

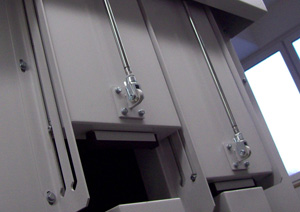

Detail Hubtüren

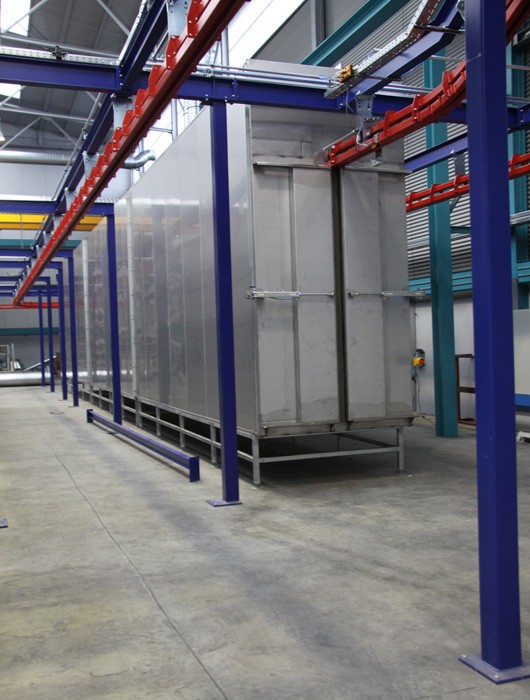

z.B. automatische Durchlauf-Ofenanlage für Beschickungswagen
Durchlaufofen mit Heiz- und Kühlzone, durch Hubtüren getrennt. Das integrierte Transportsystem fördert die Wagen vollautomatisch.
Temperaturbereich: bis 150°C
Volumen Heizzone: 10 m³
Volumen Kühlzone: 5 m³
Heizleistung: 64 kW
Kühlleistung: 60 kW
Transportsystem: Schubkettenförderer
Wagenabmessungen: 1600 x 1200 x 1800 mm
Hubtüren: 3 Stück motorisch angetrieben
Steuerung: Siemens S7
